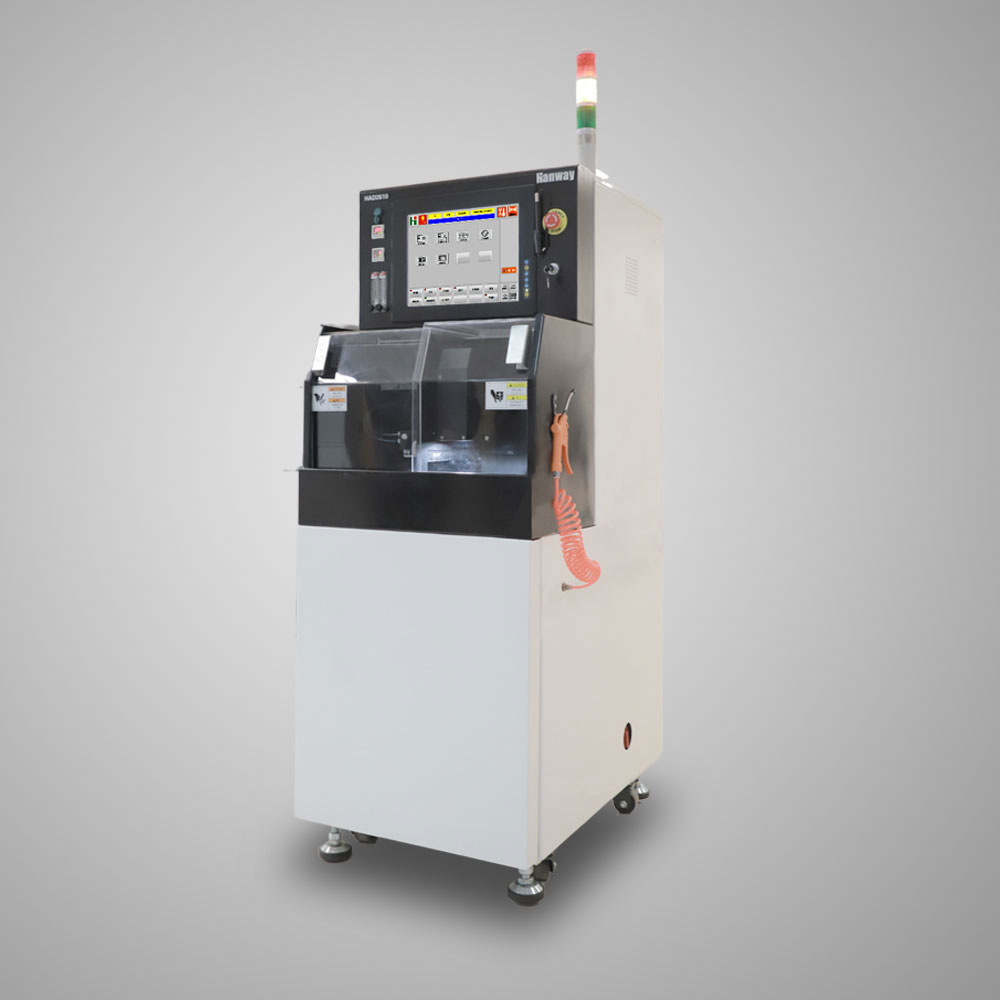

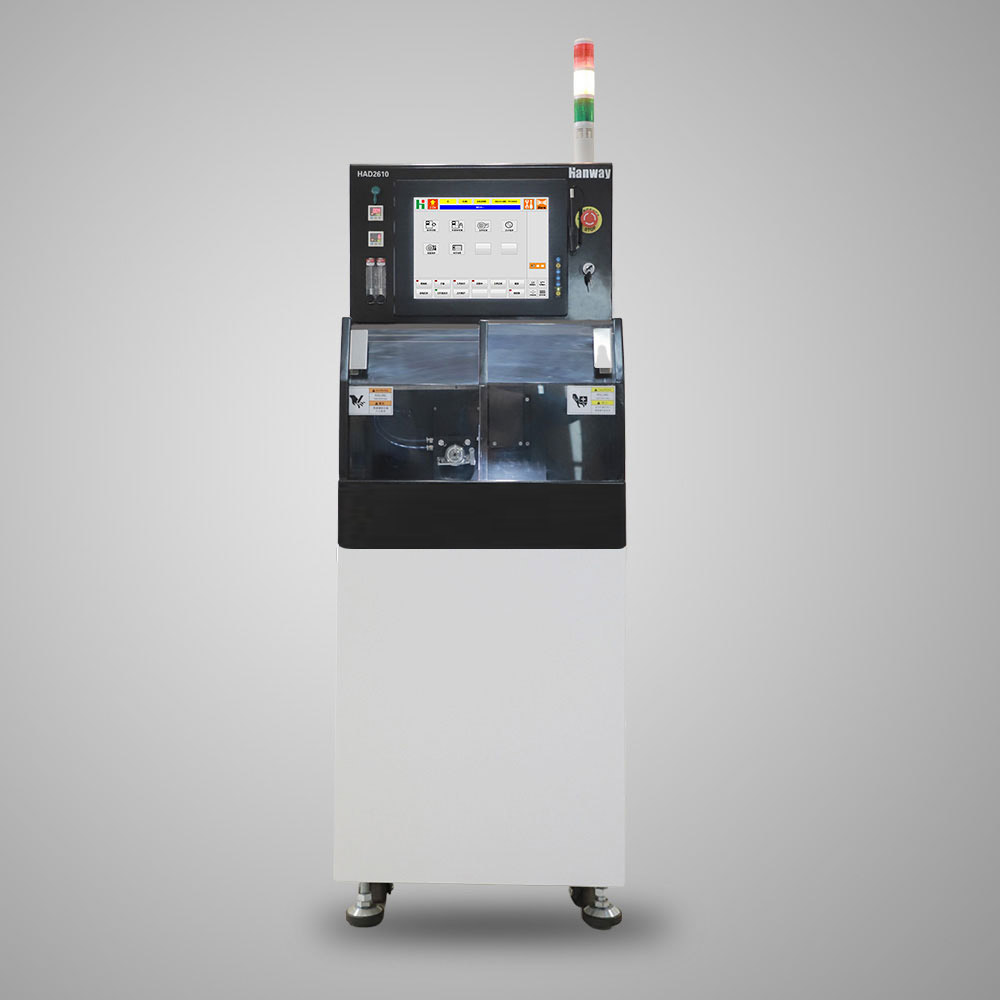

HAD2610精密砂轮划片机立即咨询

来源: 沈阳汉为科技发布时间:2021-05-06

产品特点

1.最大有效加工尺寸6英寸,可定制特殊的工作台面和切割框架

2.体积小巧,节省空间

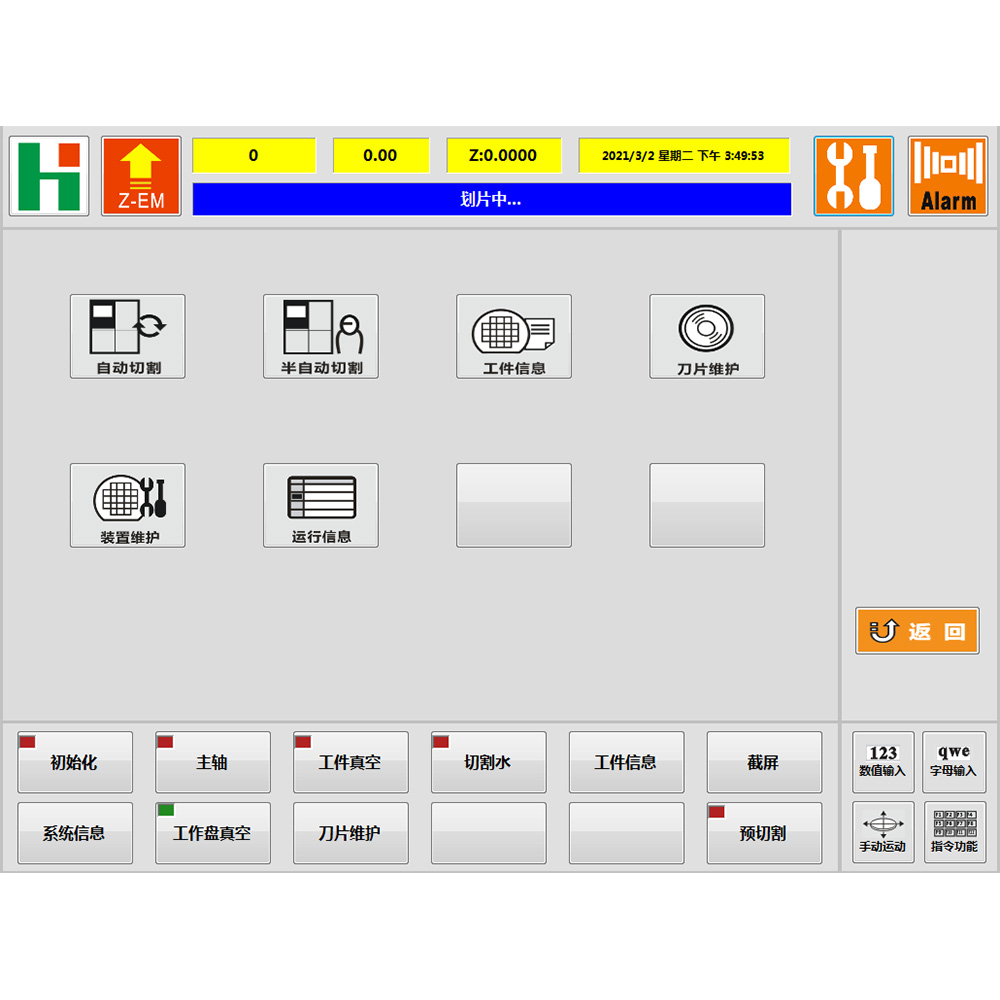

3.操作简单采用先进的触摸屏操控GUI界面

4.选配自动对准图像试别功能,选配非接触式测高(NCS),选配刀片破损检测(BBD)

5.主轴等核心部件标配进口,可按需求调整

6.切割精度高,设备性能稳定

产品应用

6寸硅片、陶瓷、PCB板、EMC、石英、玻璃、砷化镓、铌酸锂等材料的精密切割;广泛用于IC集成电路,LED砷化镓芯片、二极管、三极管、LED封装、NTC、MEMS、IC、光伏、医疗器械、闪烁晶体等行业。


HAD2610

基本参数

工件最大尺寸

mm

φ6inch|□160

切割深度

mm

Max 4或定制

主轴

转速范围

r/min

3000-50000

输出功率

KW

交流,1.5 at 50000(1.8、2.4直流可选)

X

行程

mm

240

速度设定范围

mm/s

0.1~400

Y

行程

mm

Max 165

单步精度

mm

≤0.002/5

累积误差

mm

≤0.004/165

Z

有效行程

mm

30

重复定位精度

mm

0.001

θ轴

驱动方式


DD马达

分辨率

1

功能模块

自动对准


可选

非接触测高


可选

刀片破损检测


可选

基本规格

电源

v

单相,AC220±10%

体积WXDXH

mm

600x945x1660

重量

Kg

500


使用条件:

1.请将机器设在20~25℃的环境中(波动范围控制在±1℃以内);室内湿度<80%,无凝结。

2.请使用大气压露点在-15℃以下,残余油份为0.1ppm,过滤度在0.01um/99.5以上的清洁压缩空气。

3.请将切削水的水温控制为室温+2℃(波动范围在±1℃以内),冷却水的水温控制为与室温相同(波动范围控制在±1℃以内)。

4.请避免设备受到重力撞击以及外界任何振动威胁。另外,请不要将设备装在鼓风机、通风口、产生高温的装置以及产生油污的装置附近。

5.将设备安装在防水地面以及排水处理顺畅的位置。
