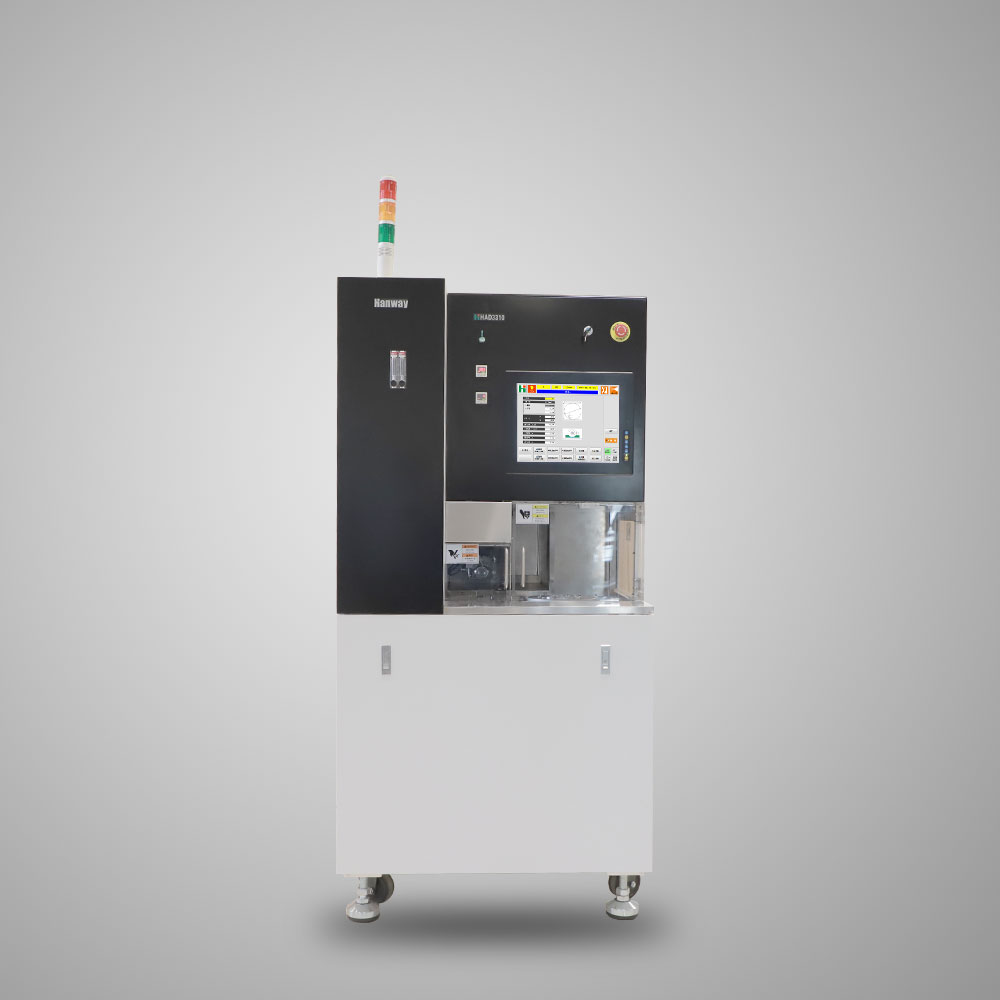

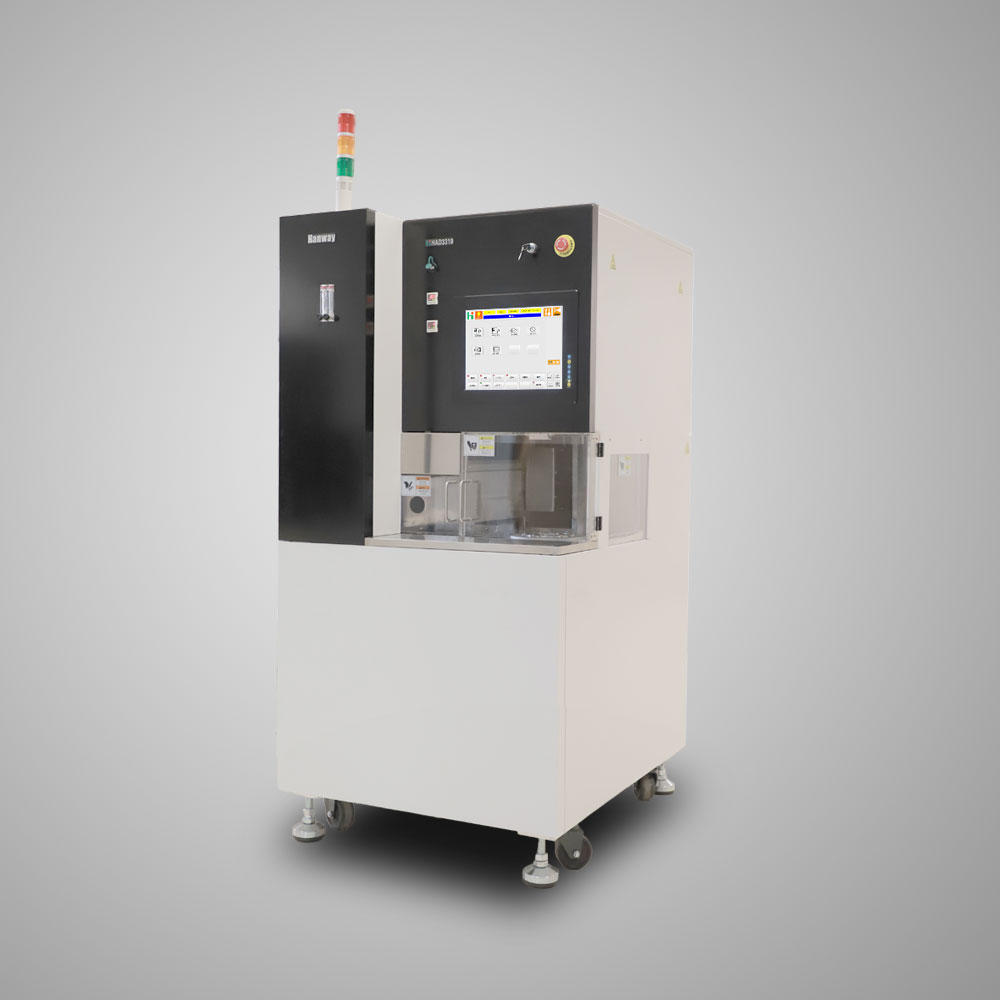

HAD3310精密砂轮划片机立即咨询

来源: 沈阳汉为科技发布时间:2021-07-30

产品特点

大尺寸切割加工,最大加工尺寸φ12。匹配进口空气主轴、标配2.4KW高扭矩主轴;

选配非接触式测高(NCS); 选配刀片破损检测(BBD);

θ轴采用直驱式DD马达,精度高,速度快;

两套高低倍显微镜系统,实现高速图像识别功能,多种对准模式,快速寻边,大幅提升效率。

产品应用

12寸硅片、LED封装、QFN、DNF、BGA、光学光电、通讯、PCB、陶瓷、玻璃、铌酸锂、氧化铝、石英

最大工作物尺寸mmø 12"或250mm×250mm方形
X轴工作台左右行程mm430
进刀速度输入范围mm/s0.1 - 500
Y轴可切削范围mm310
单步步进量mm0.0001
定位精度mm0.004以内/310      0.002以内/5 (单一误差)
Z轴有效行程mm45
重复精度mm0.001
可使用的最大切割刀片直径mmØ 58
θ轴最大旋转角度 deg380
转角分辨率0.0002°
主轴额定输出功率kW2.4 at 60,000 min-1
额定扭矩N・m0.32
旋转数范围min-13,000 - 60,000
可使用的最大框架10寸
基础规格电源V单相AC220V ±10%上述以外需配置变压器
耗电量kw

加工时 kW 0.7(参考值)

暖机时 kW 0.5(参考值)

最大耗电量kVA
压缩空气供给压力Mpa0.5 - 0.8
压缩空气最大消耗量L/min(ANR)200
切削水压力Mpa0.2 - 0.4
最大消耗量L/min8.0
冷却水压力Mpa0.2 - 0.4
最大消耗量L/min1.5(在0.3MPa时)
排风量m³/min4
设备尺寸(W × D × H)mm910 × 1100 × 1860
设备重量kg 约1500kg


使用条件:

1.请将机器设在20~25℃的环境中(波动范围控制在±1℃以内);室内湿度<80%,无凝结。

2.请使用大气压露点在-15℃以下,残余油份为0.1ppm,过滤度在0.01um/99.5以上的清洁压缩空气。

3.请将切削水的水温控制为室温+2℃(波动范围在±1℃以内),冷却水的水温控制为与室温相同(波动范围控制在±1℃以内)。

4.请避免设备受到重力撞击以及外界任何振动威胁。另外,请不要将设备装在鼓风机、通风口、产生高温的装置以及产生油污的装置附近。

5.将设备安装在防水地面以及排水处理顺畅的位置。
